––– GRABENLOS

Berstlining

GRABENLOSER LEITUNGSBAU

Berstlining erneuert eine Leitung auf ihrer eigenen Trasse. Die alte Leitung wird von innen aufgebrochen und im selben Zug das neue Rohr eingezogen.

Projekt schildern

––– WORUM ES GEHT

Vorgehen

Die aktuelle Bewirtschaftung der Leitungsnetze ist unzureichend und führt zwangsläufig zu einer Netzüberalterung. Bersten ist ein bewährtes, grabenloses Verfahren zur Rohrerneuerung, das bei vielen Sanierungen eine wirtschaftlich vorteilhafte Lösung darstellt. Das Potential dieser Technik wird zurzeit bei weitem nicht ausgeschöpft. Dieses Verfahren hat in den letzten Jahren enorm an Bedeutung gewonnen!

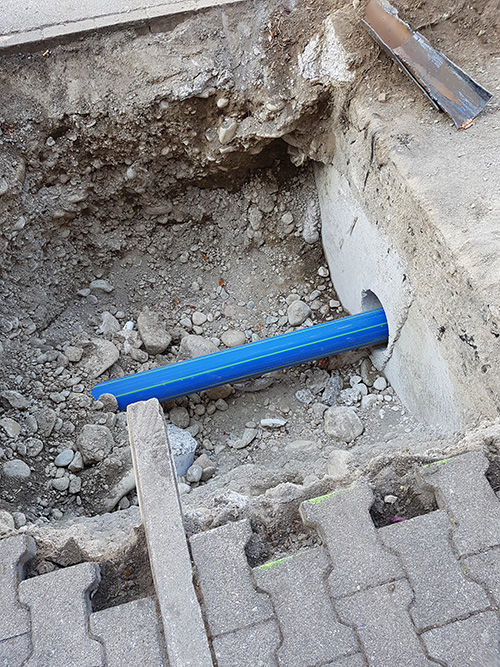

Beim Bersten werden Altrohrleitungen aus Materialien wie Steinzeug, Beton oder Grauguss im Boden aufgebrochen. Die Berstlafette wird in die Startgrube eingebaut und das Berstgestänge wird hydraulisch durch die Altrohrleitung bis zur Zielgrube vorgeschoben. Beim Zurückziehen des Berstgestänges in Richtung Zielgrube wird das Altrohr mit Hilfe des nun angebrachten Berstwerkzeugs geborsten. Der dahinter montierte Aufweitkörper verdrängt die Bruchstücke in das umgebende Erdreich, gleichzeitig wird das neue Schutz- oder Produkterohr mit gleichem oder grösserem Durchmesser in den frei gewordenen Querschnitt eingezogen. Das Berstverfahren ermöglicht den Ersatz defekter Leitungen ohne wesentliche Eingriffe ins Erdreich und das Grundwasser.

Machbarkeit prüfen lassen

Trasse

Erneuerung der Rohre im bestehenden Rohrtrasse
Keine Änderung in den Rohrleitungskatastern

Querschnitt

Keine Querschnittverengung
Eine Vergrösserung des Querschnitts ist möglich

Bauzeit

Kürzere Bauzeiten
Hohe Tagesleistung
Geringe Verkehrsbehinderung
Wenig Lärm

Kosten und Ressourcen

Niedrigere Kosten
Kleinerer Ressourcenverbrauch

––– EINSATZBEREICHE

Vorteile

Berstbare Materialien

Beton, Duktilguss, Faserzement, Grauguss, PE/PVC, Stahl, Steinzeug

Altrohre

Nahezu sämtliche Altrohrmaterialien können ersetzt werden

Neue Rohre

Als Materialien für die neuen Rohre können sowohl Kunststoff sowie duktile Gussrohre verwendet werden

Durchmesser

mit gleichem oder grösserem Durchmesser

Regelwerk

Bersten ist durch Regelwerke und Normen definiert

––– TECHNISCHE DATEN

Kennwerte im Überblick

Jedes Projekt mit Ort, Jahr, Verfahren und Kennzahlen.
